Dornier Do18D

Производитель: Revell / Machbox Дата размещения: 5 марта 2010 года, 13:10 Раздел галереи: Авиация Тип техники: Военные Тип двигателя: Поршневая Модель времён ВМВ: 1939–1945 Год выпуска: до 1960 Страна-производитель: Германия Масштаб модели: 1:72	Авторизуйтесь, чтобы выставить свои оценки этой модели

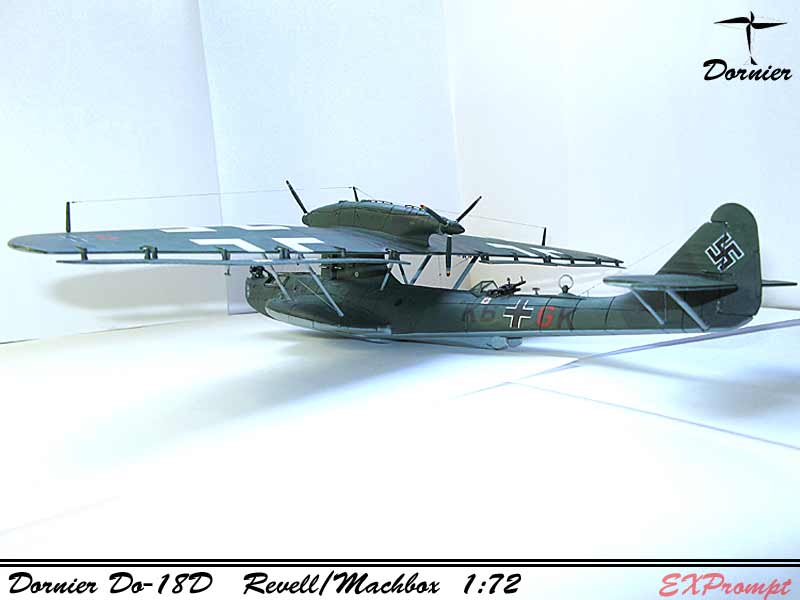

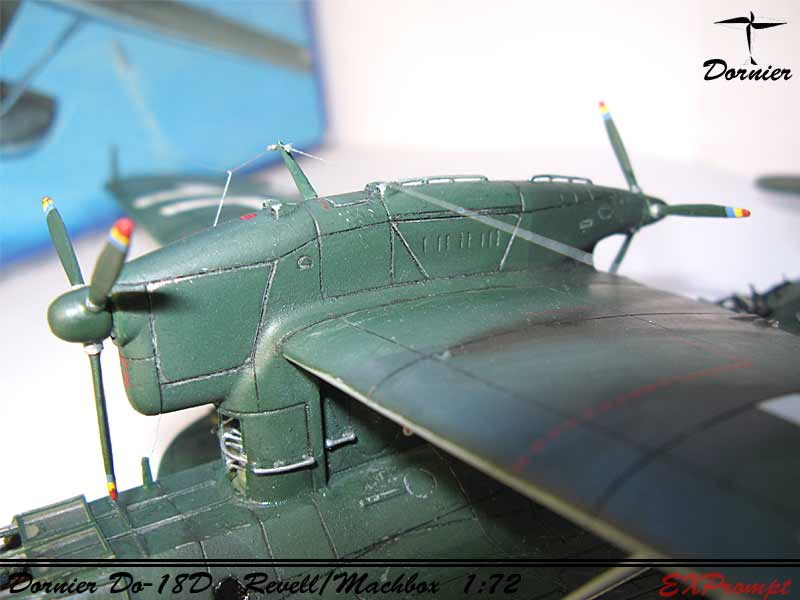

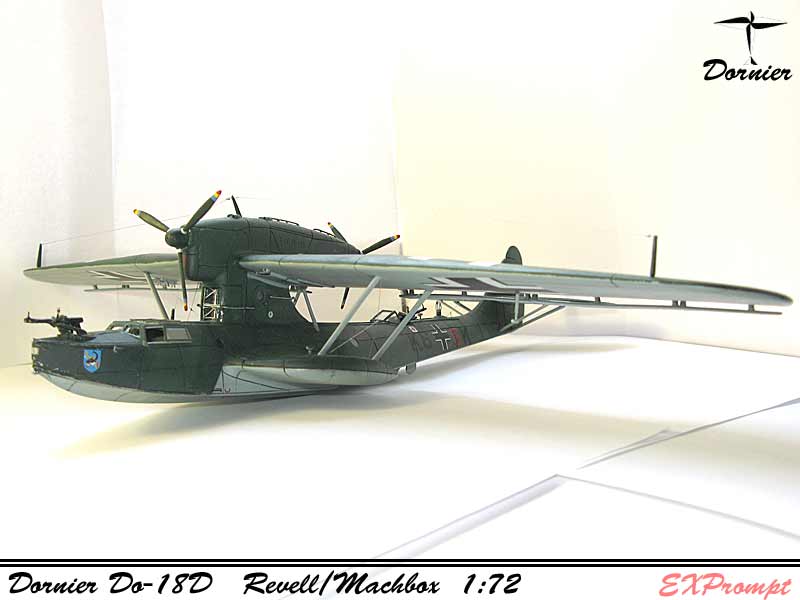

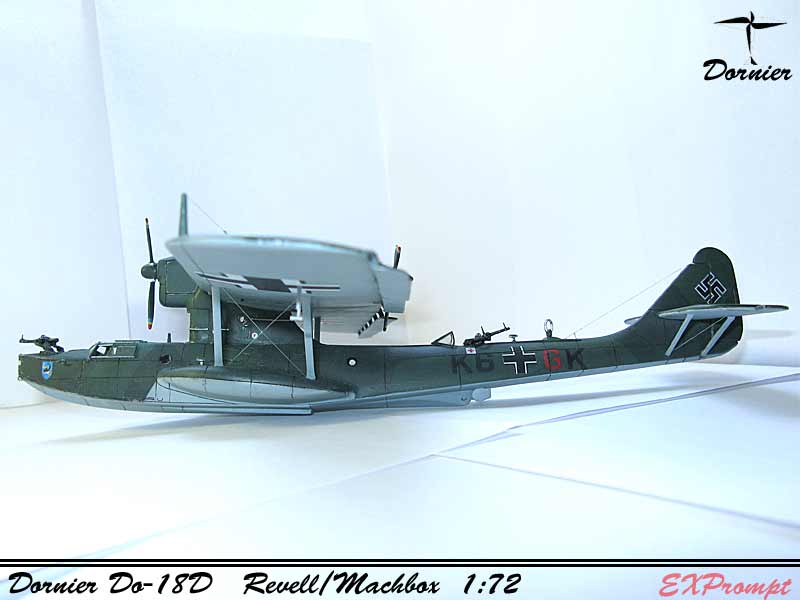

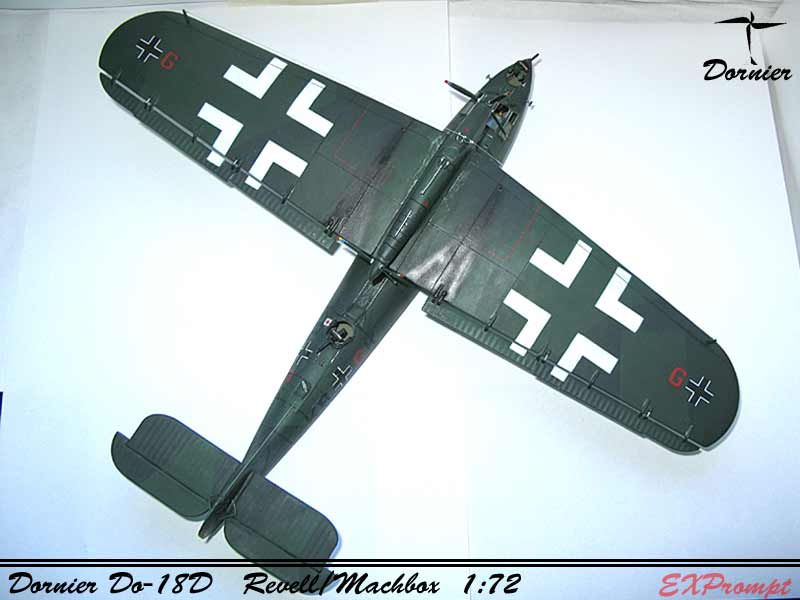

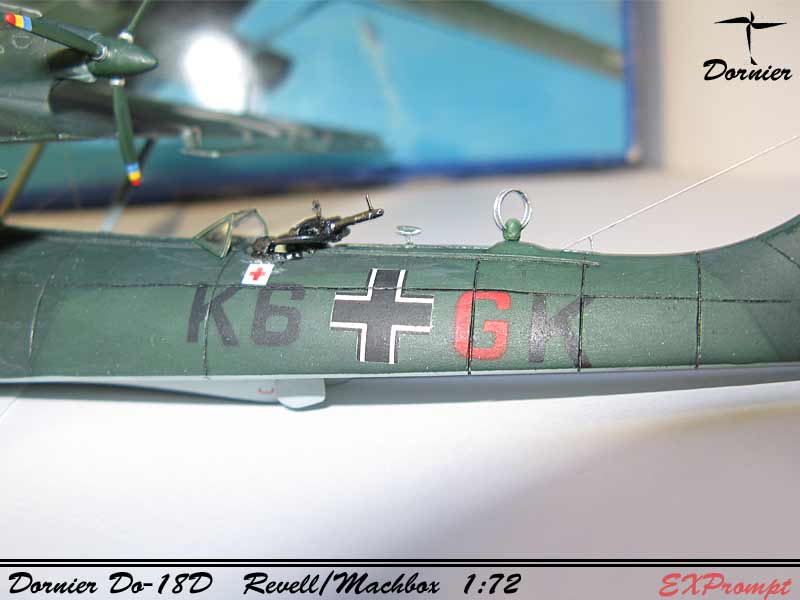

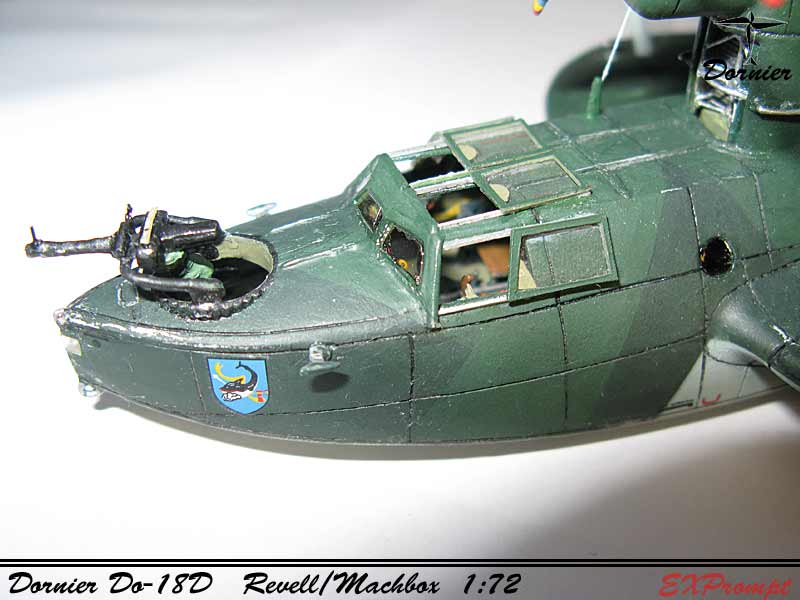

Dornier Do18D Долгострой завершен.. -4 месяца Итак.. построен Do18D K6+GK из 2/KuFlGr 306., Северное море, Остров Зильт. есть реальная фотка этого борта датированная 22 октября 1939г. позднее это подразделение было переформировано и получило новый номер 3/KuFlGr 406. Достаточно древняя модель 70-80гг сделанная ещё Machbox. Сегодня Revell перепаковывает эту модель. Модель требует массы усилий по доводке до приемлемого уровня. Сама модель весьма не точная и грубая. Основные проблемы отливки: 1 Траншейная внутренняя расшивка модели толщина линий 0,5-0,6мм. Причём не точная расшивка. Вся расшивка на модели вся была зашпаклевана и прорезана вновь. 2 Модель из себя представляет микс, нечто среднее между модификацией D и G причём я думаю что нельзя с уверенностью сказать всё таки производитель сделал форму ближе к D или G. Он не похож не на D и не на G. Работы если кто возьмётся будет много. Главный косяк модели - нос фюзеляжа. Он никогда не был таким тупым, не у D не у G. Я выложил несколько фоток носа – смотрите… Вообще нос у Do18D был 2х типов либо ранний скруглённый, либо острый (поздний) как сделан на модели. 3 Пропеллеры отливки – вообще не в дугу. Они широкие и профиль у них другой.. Мне пришлось делать все пропеллеры с нуля. Фотки я добавил полюбуйтесь на разницу. 4 В конструкции До18 использовали полотно. И в модели имитация провиса есть на рулях. Но этого мало… Как минимум руль направления провис полотна придётся делать самому. На отливке этого нет.. Вот основные проблемы отливки. В выставленной модели сделано немало изменений: Фюзеляж: 1. Борьба с траншейной расшивкой.. шпаклёвка.. перешив. 2. Внутрянка 2a) сделана кабина пилотов, силовой набор, двери, проводка, имитация приборов. 2b) перепилена и сделана приборная панель бутербродным методом. 2c) сделан из комплекта пилот.. изготовлены ремни, пилот привязан ремнями к креслу. 2d) места стрелков.. по бокам имитация силового набора корпуса, двери, добавлены стеллажи с пулемётными магазинами для MG15, самих магазинов на модель ушло около 20 шт. 3. После склейки фюзеляжа начата борьба с главным косяком модели - неверным носом. Шпаклёвка носа и придание новой формы.. 4. На носу сделаны 2 причальные серьги из проволки 5. На носу вырезано место под фонарь. Сам фонарь сделан – отражатель из жести и выгнут, лампочка из прозрачного литника, из плёнки от фотонабора сделан прозрачный колпак фонаря. 6. Сделаны новые места стрелков вживлены 2 жестяных кольца.. на кольца из тонкой фольги сделана перфорация шестерни. Вся конструкция приклеена на модель. Заднюю турель пришлось сильно шпаклевать – там разработчики формы пытались сделать закос на модификацию Do18G у которой задняя турель стеклянный колпак. Причём форма этой турели всё равно не похожа на модели на реальную G.. Мотогандола… 7. Сточены с отливки все имитации поручней на мотогндоле(сверху и сбоку). Все поручни переделаны на проволочные. 8. На мотогандоле сверху неверно отлиты воздухозаборники двигателей, их всего 2, а должно быть 4 узких . Пришлось переделать и выточить стенки за одно. 9. На мотогандоле сверху расшивкой прорезан люк для доступа на верх крыла. Он должен быть.. на отливке его нет… 10. На мотогандоле у дверей сделаны из проволки ручки. 11. Весьма серьёзно пределывалась система охлаждения движков. В комплекте шла не выразительнвя пластинка. Было сделано следующее – на пластинку намотан соленойд, потом из проволки разных толщин склеена полукруглая арматура, к этой арматуре из выгнутой жести приклеены 4 створки ну и сделаны внутренние объёмные тяги управления этими створками. Фотка v9. Вся конструкция вживлена в мотогандолу спереди. 12. Все пропеллеры из комплекта – пошли в мусорку они толстые. Сделаны новые с более тонкими лопастями. У заднего пропеллера изменён кок – он стал длиннее что более соответствует фоткам. Всё лопасти сделаны из плоского пластика вырезаны по шаблону, коки из толстого литника выточены новые, фольга обмотка подшипников автомата изменения угла лопастей. Крылья… 13. Вырезаны совковые воздухозаборники под крылом с 2х сторон и сделаны новые из жести, из проволки намотан соленойд и вживлён изнутри… 14. Прорезан расшивкой снизу крыла люк под баки. Из проволки сделано усиление люка. 15. Спереди круглый воздухозаборник крыла выточен изнутри. 16. У зависающих элеронов сзади крыла сделаны: 16а) сверху крыла наращена система подвески элеронов.. на отливке она не верная. 16b) штоки гидросистемы управления элеронов на отливке срезанны…. из проволки сделаны новые. 16c) сами элероны на модели нужно резать и отделять от них рули высоты. 17. на левом крыле сделаны 2 пилона для бомб. Окончательная сборка модели.. 18. Сделано 5 кнехтов. Металлическая основа из шпаклёвки толщина нарощена… Вживлено 2 носовых кнехта, 2 на спуансонах, 1 за задней точкой стрелка. 19. Сделана новая антенна радио полукомпаса. Из 2х колец проволки. 20. Сделаны на модели элементы усиления крыши (там где ходит экипаж) за носовой стрелковой точкой, на крыше кабины пилотов, за мотогандолой до антенны полукомпаса. 21. Кстати я с нуля сделал фонарь кабины пилотов. Тот фонарик который идёт в комплекте не совсем правильный.. Фонарь сделан -- вырезан по шаблону из тонкого пластика склеен, стёкла сделаны из лака. 22. Все иллюминаторы на модели сделаны из лака они прозрачные и тонкие. 23. Добавлены полозья по которым ездят сдвижные элементы фонаря. 24. Сделаны сдвижные элементы фонаря.. из тонкого пластика по шаблону вырезан из плёнки фотонабора сделано стекло. 25. Пулёмёты идущие в комплекте – пошли в мусорное ведро.. Добавлены 2 MG15 из металла. Ну и магазины тоже металл. На пулёмётах добавлены прицелы (тонкая проволка) на магазины ремешок съёма. 26. Сделаны тяги руля направления. Полукруглые приклеены чуть выше руля направления.. материал - плоский пластик. 27. Сделаны 2 антенны. В комплекте мало антенн их должно быть 4 их в комплекте всего 2 крыльевые. 28. Сделаны все необходимые антенны… растяжки из Лески 0,08мм окрас-серебро. Ну вот в кратко все переделки. По технологиям окраски – аэр, краска акан Рлм 72,73,65 внутрянка Рлм02 и Рлм66. Рлм 73 пришлось на 5% высветлять (слишком тёмная). Трафареты на надписи K6+GK, G, верхний белый уголковый крест, красный пунктир на крыле. Выхлоп треугольник на крыле – трафарет + размытие краёв. Свастика – сухая декаль. Все деки сажались на футуру. Флат футура на обрабоке поверхностей. Выделение расшивки – смывка. Обгадинг - потёртости царапины на краске до металла и.т.д и.т.п.. На модели не применялось смолы, не применялось травла.. На этот аппарат не смолы, ни травла нет впомине. Процесс постройки и доводки аппарата вывешен здесь : http://www.karopka.ru/showthread.php?t=7940 в ветке есть порядка 500 фоток рубилова постройки, и вся документация известная на данный момент по До18. Всё критикуйте. Система активного табуреткодавления….. Включена Система поставновки активных антитабуретных помех…. Включена Система уклонения от табуреток…. Включена… Всем удачи.
Твитнуть Поделиться Плюсануть Поделиться Отправить Класснуть

Оценка модели по параметрам:

Техника исполнения	Качество окраски	Матчасть
98.5	90	89.4

Средняя оценка: 92.6333 (все оценки)

Популярность модели: 73.8

Позравляю с завершением! Количество переделок впечатляет. Машина знатная получилась!

С удовольствием следил за стройкой - многому научился.

Однако, качество окраски немного подкачало, на мой взгляд

5 марта 2010 года, 15:53

EXPrompt

Москва
49 лет
На сайте с 19.02.2009

Vic

вспышка - хорошо отражается в стёклышках... главное они супертонкие и супер прозрачные..

Oleg

качество окраски? конкретно что?

5 марта 2010 года, 15:58

ostap

Москва
57 лет
На сайте с 19.08.2008

Поздравляю с завершением! Это самая продвинутая До-18 из виденных мной моделей этой лодки.

5 марта 2010 года, 16:02

Дмитрий Тихонов (дед тихон)

челябинск
55 лет
На сайте с 22.02.2008

СУпер ! Внутрянка на 48 тянет !

5 марта 2010 года, 16:25

Oleg

Возраст неизвестен
На сайте с 24.03.2007

В помеченных местах краска както неровно лежит. И расшивка кажет немного толстоватой.

Почти уверен. что вживую этого ничего не видно

Прикрепленные файлы:

5 марта 2010 года, 16:30

EXPrompt

Москва
49 лет
На сайте с 19.02.2009

это даже не краска...

это лак.. вернее различные слои футутрины... И видны они только за счёт вспышки..

реально они очень тонкие и микронные.

5 марта 2010 года, 17:22

михалыч 9-13 (Михалыч 9-13)

Курск
37 лет
На сайте с 08.12.2009

получилось супер. но как и в других подобных работах видны следы борьбы, которые правда вскрывает лишь фотосъемка. внимательно следил за вашей работой, поздравляю с достойным завершением!!! 5

5 марта 2010 года, 19:23

Rulevoy

г. Коломна
34 года
На сайте с 14.10.2009

Цитата (EXPrompt):
Спасибо коллега Rulevoy...

Я только сейчас понял на что же До-18 похож...

На шкале статью озаглавлю:

Dornier Do18D - Морской дракон Великой Германии..

5 марта 2010 года, 21:22

cska

Москва
47 лет
На сайте с 19.06.2008

Количество проделанной работы впечатляет, причём даже больше чем конечный результат, хотя и он (результат) очень хорош.

5 марта 2010 года, 22:23

andy13nemo

Москва
45 лет
На сайте с 23.07.2007

Хочу Вас поздравить с завершением такого сложного проекта !

Количество проделанной работы впечатляет и за такой короткий срок.

Работа очень понравилась ! Завидная модель вышла.

Единственное, что режет глаз - это немного крупная и контрастная расшивка.

5 марта 2010 года, 23:44

EXPrompt

Москва
49 лет
На сайте с 19.02.2009

Спасибо всем.

Цитата (andy13nemo):

Единственное, что режет глаз - это немного крупная и контрастная расшивка.
Вы делайте поправку на то что при обработке изображения для публикации, я сильно увеличиваю контрастность (привычка такая у меня профессионально полиграфическая).. Соответственно контрастность расшива, и блики на которые обращал внимание Олег - они вылезают сильнее чем есть на самом деле.

Цитата (cska):

Количество проделанной работы впечатляет, причём даже больше чем конечный результат, хотя и он (результат) очень хорош.
Оно конечно верно что модель от хаси или тамими выглядит эффектнее и лучше... особенно если в неё ещё и травла с смолой набухать. А если и это будет 48 тада вообще....

Только есть 1 большая проблема - нет До18 не у тамии, не у хаси.. нет До18 вообще не у кого, даже у чехов. Нет на него не травла ни смолы...На него нет нихрена... даже приличной книжки.

В природе есть только древняя мачевская модель.. и вряд ли такую модель сделают в ближайем времени.

Это моя попытка сделать хоть как то прилично модель из исходных дров...

6 марта 2010 года, 5:04

AG65

Москва
59 лет
На сайте с 17.10.2009

Работа проделана очень большая, но при таком объеме доработок и крупной сьемке напрашивается замена, как минимум, пулеметов.

6 марта 2010 года, 15:17
